水力碎浆机技术解析与应用实践

摘要

水力碎浆机作为制浆造纸行业的核心设备，承担着废纸、浆板等原料的碎解与初步筛选功能。本文系统阐述了水力碎浆机的结构原理、技术参数、运行特性及创新设计，详细分析了其在不同生产工艺中的配置方案与优化措施，并结合典型案例探讨了设备选型与维护策略。研究表明，现代水力碎浆机通过转子系统创新和智能控制技术的应用，能耗降低可达25%，碎浆效率提升30%以上，为造纸行业的节能减排提供了关键技术支撑。

关键词：水力碎浆机；废纸制浆；转子系统；浓度控制；节能降耗

1. 引言

水力碎浆机是造纸生产线中的首道关键设备，其性能直接影响后续工序的能耗与成浆质量。根据中国造纸协会统计，2022年我国废纸浆产量达6500万吨，其中90%以上通过水力碎浆机处理。全球领先设备制造商如Voith、Andritz等推出的新一代碎浆机，单位能耗已降至25-35kWh/t（较传统设备降低40%），最高运行浓度可达18%。随着废纸回收率的提升和环保要求的加严，水力碎浆机正朝着高效化、智能化、多功能化方向发展，成为造纸行业实现"双碳"目标的重要突破口。

2. 设备结构与工作原理

2.1 基本结构组成

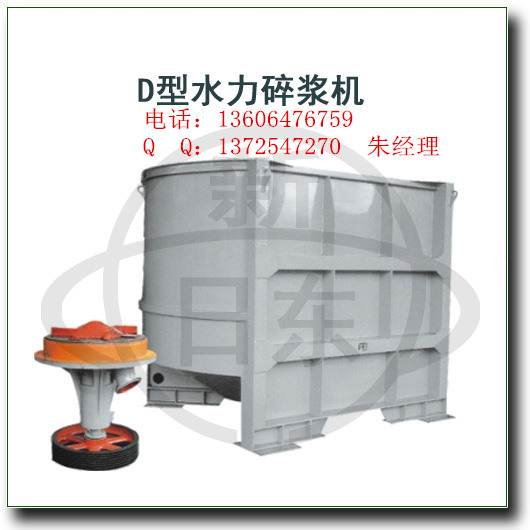

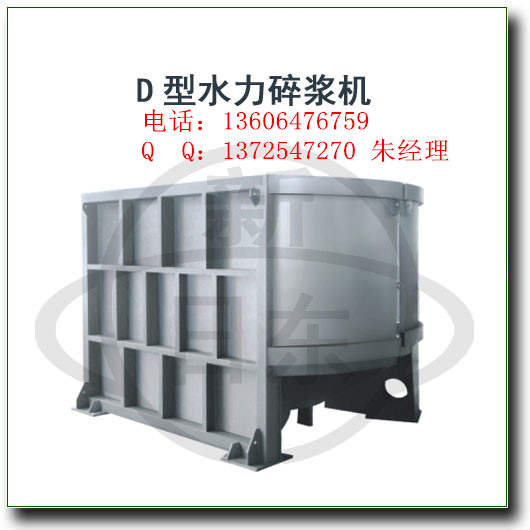

现代水力碎浆机的典型结构如图1所示，主要包括：

• 槽体系统：不锈钢焊接结构，容积5-150m3，配备浓度稀释水管

• 转子装置：高铬合金铸造叶片，直径1.2-4.5m，转速120-250rpm

• 筛板组件：孔径6-12mm，开孔率25-40%，可在线更换

• 驱动单元：变频电机+减速机（功率55-1600kW）

• 辅助系统：重渣分离器、绞绳机、稀释水自动控制

2.2 工作原理

物料在转子产生的强力涡流作用下经历三个阶段：

1. 湿润渗透：纤维束在剪切流中快速吸水膨胀

2. 机械碎解：叶片与筛板间的剪切力使纤维分离

3. 筛选输出：合格浆料通过筛板，杂质被分离排出

流体动力学模拟显示，最佳碎解区位于转子外缘50-100mm范围，此处剪切速率可达150-250s?1。

3. 技术参数与性能指标

3.1 关键运行参数

1. 工作浓度：6-18%（高浓型达18-22%）

2. 滞留时间：5-15分钟（取决于原料种类）

3. 功率负荷：3-8kW/m3槽容

4. 吨浆电耗：25-45kWh/t（废纸浆）

5. 纤维离解度：≥85%（ISO 5267标准）

3.2 主要性能要求

• 碎解效率：废纸原料一次通过离解率>92%

• 杂质去除：重渣去除率≥95%，轻杂质去除率≥85%

• 纤维保护：长纤维保留率（LFR）≥90%

• 能耗标准：符合QB/T 1693-2018《水力碎浆机能耗限定值》

4. 分类与选型指南

4.1 按工艺功能分类

1. 伏特式碎浆机：

• 连续生产，处理量20-500t/d

• 适用于OCC、ONP等废纸原料

• 典型代表：Andritz PrimeLine系列

2. 高浓碎浆机：

• 浓度15-22%，功率密度高

• 特别适合脱墨浆生产

• 创新设计：Voith IntensaPulper

3. 组合式碎浆机：

• 集成碎解、筛选、净化功能

• 节省30%占地面积

• 案例：山东晨鸣50万吨生产线

4.2 选型技术要点

1. 原料特性：

• 废纸种类（OCC/MOW/混合）

• 杂质含量（塑料/胶粘物/金属比例）

2. 工艺需求：

• 目标浆料游离度（CSF）

• 后续工序配置（是否带热分散）

3. 经济性分析：

• 设备投资与运行成本比选

• 节能效益回收期计算

5. 创新技术与应用实践

5.1 转子系统创新

1. 三维曲面转子：

• 增加轴向流动分量

• 降低15%功率消耗

• 应用案例：金红叶APP项目

2. 双频碎解技术：

• 高低速双转子协同工作

• 碎解效率提升35%

• 专利设计：Metso FiberSolve

5.2 智能控制系统

1. 浓度在线调节：

• 微波浓度传感器+PLC闭环控制

• 浓度波动控制在±0.3%

2. 负荷优化模块：

• 基于电机电流频谱分析

• 自动调整进料量与转子转速

• 节能效果：吨浆电耗降低8-12%

3. 预测性维护：

• 振动监测诊断轴承状态

• 叶片磨损量AI预测

• 维护成本降低40%

6. 运行维护关键点

6.1 日常操作规范

1. 启动程序：

• 先注水至30%槽容再投料

• 浓度梯度递增至工作点

2. 运行监控：

• 轴承温度<75℃

• 振动值<4.5mm/s（RMS）

3. 停机管理：

• 排空前清水冲洗15分钟

• 冬季需防冻保护

6.2 维护保养策略

1. 定期检查：

• 筛板磨损（每月测量孔径变化）

• 叶片间隙（每季度调整至8-12mm）

2. 关键部件更换周期：

• 转子叶片：8000-12000小时

• 筛板：5000-8000小时

• 轴承：20000小时

3. 大修标准：

• 效率下降15%

• 能耗上升20%

• 异常振动持续加剧

7. 技术挑战与发展趋势

7.1 当前技术瓶颈

1. 高杂质原料处理：

• 含塑膜废纸的缠绕问题

• 胶粘物二次分散控制

2. 纤维损伤控制：

• 长纤维机械损伤机理

• 温和碎解与高效生产的平衡

3. 系统集成度：

• 与后续工序的协同优化

• 紧凑化设计限制

7.2 未来发展方向

1. 材料创新：

• 纳米涂层转子（耐磨性提升3倍）

• 自清洁筛板表面处理

2. 智能升级：

• 数字孪生运行优化

• 基于机器视觉的杂质识别

3. 绿色技术：

• 零废水碎解工艺

• 余热回收系统集成

4. 多功能集成：

• 碎浆-脱墨一体化设备

• 化学添加与机械处理的协同

8. 结论

水力碎浆机经过半个多世纪的发展，已从简单的碎解设备演变为集机械、流体、控制技术于一体的智能化系统。实践表明，现代碎浆机通过技术创新可实现：

• 能耗水平降至25kWh/t以下

• 原料适应性扩展至混合废纸

• 运行可靠性达到99.5%以上

• 自动化程度实现无人化操作

建议行业重点关注以下发展路径：

1. 建立碎浆能效评价国家标准

2. 开发模块化设计平台

3. 加强纤维损伤机理研究

4. 推进5G+工业互联网应用

随着《造纸行业绿色发展指导意见》的实施，新一代水力碎浆机将成为推动行业清洁生产的关键装备，其技术进步将直接助力我国造纸工业实现"30·60"双碳目标。
