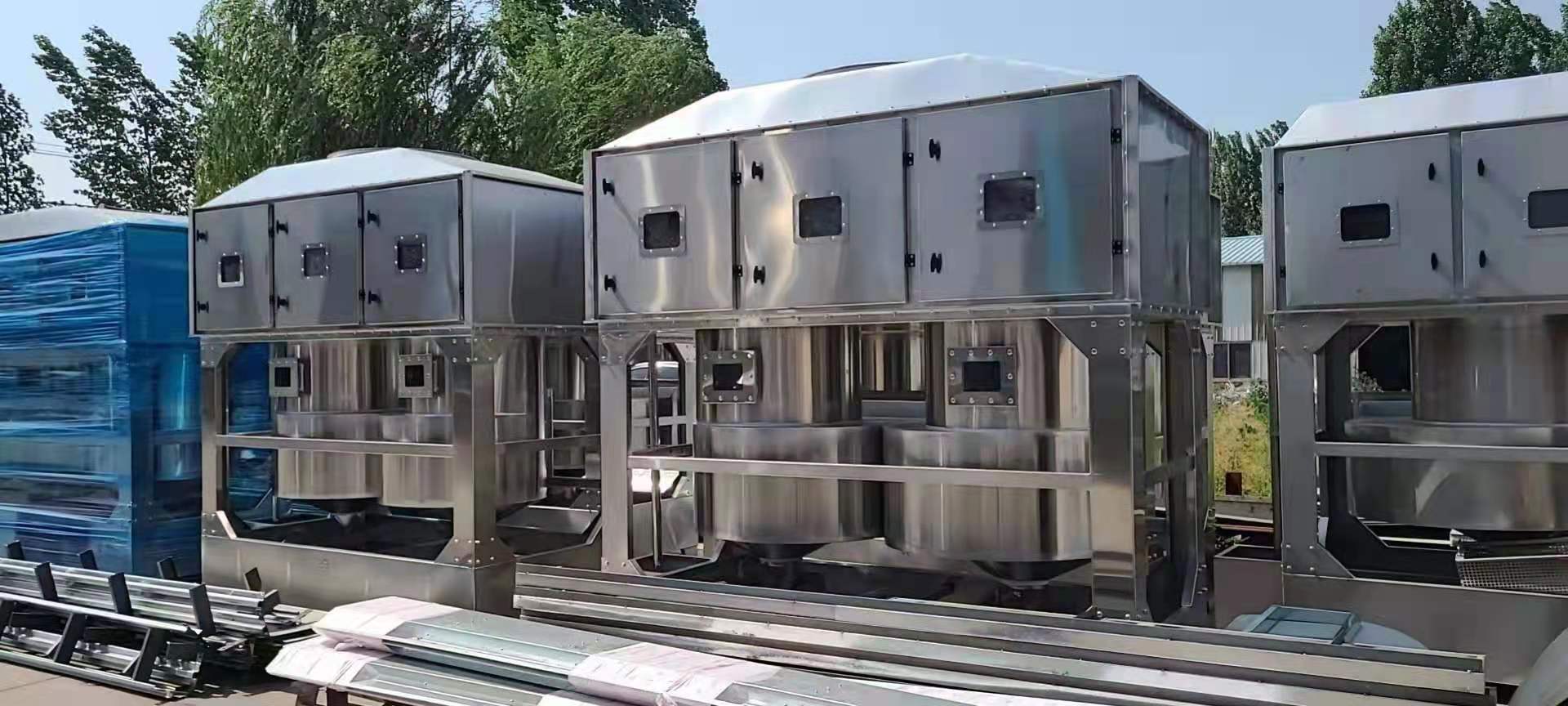

动力波气旋式异味处理设备

根据餐厨垃圾废气的特点及环保要求，我司开发了一种高效、实用、低能耗、易操作、能达到最佳、高效处理效果的负压除臭设备， “三级动力波气旋塔+磁感光电分解器”组合处理工艺，。

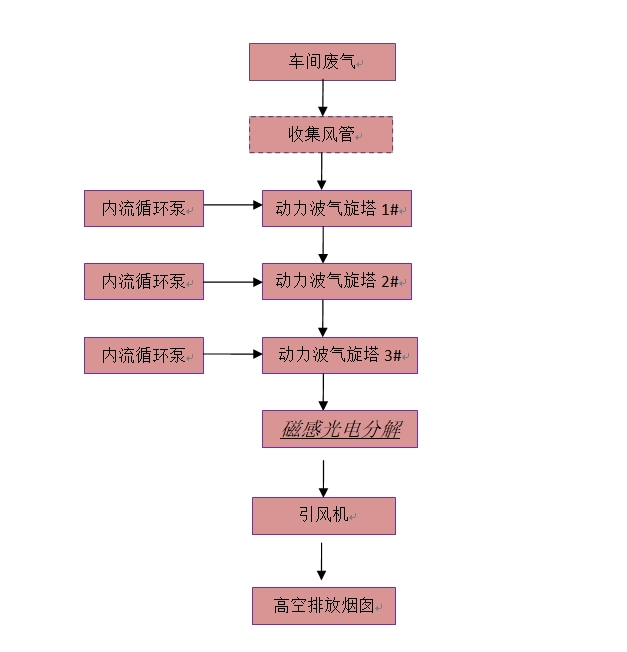

工艺流程框图

1；动力波气旋塔

动力波气旋塔洗涤法是一种高效节能的理方法，其主要原理是废气经过水洗塔填料层水膜处理工艺，从填料层底部由下向上穿过填料，根据部分气体分子的亲水性，亲水性气体分子将附着在填料表面的水膜中同时废气中的油将随水流冲至水箱。水箱中的自动控制系统自动检测水位的高低，当水位低时，控制系统自动补水。水箱溶液清洁程度可根据自动排水阀与时控开关控制，定期自动排水。本填充塔具有较强的净化去除能力，而且装置简单、能耗低、不受冬季寒冷气候的影响，运行和维护费用很低，同时对废气浓度变化幅度大、以及洗涤法难处理的高浓度气体均具有很强的适应性等优点，是一种高效低耗的处理方法。在实际的工程应用中，逆流式洗涤塔法得到广泛地应用。

2；磁感光电分解器工作原理：

在SMY-系列TiO2紫外光解催化氧化净化设备内，高能紫外线光束与空气、TiO2反应产生的臭氧、·OH(羟基自由基)对有机气体和无机气体进行协同分解氧化反应，使大分子异味气体在紫外线作用下链结构断裂，使异味气体物质转化为无异味的小分子化合物或者完全矿化，生成水和CO2，达标后经排风管排入大气，整个分解氧化过程在1秒内完成。
